La radio FT-450D con l’interfaccia SCU-17 si presta molto facilmente ad essere utilizzata per effettuare collegamenti digitali FT8.
La Yaesu SCU-17 è un’interfaccia per il funzionamento in modalità digitale per quasi tutti gli attuali ricetrasmettitori Yaesu.
L’interfaccia SCU-17 funziona come una scheda audio USB, L’interfaccia isola galvanicamente tutti i segnali per evitare i ronzii. Vengono trasmessi i segnali Audio-In e Audio-Out, PTT, FSK e il segnale CAT. I segnali sono separati da optoaccoppiatori e da trasformatori.
I collegamenti tra pc, interfaccia e radio sono molto semplici, l’interfaccia SCU-17 viene venduta da Yaesu con i cavi necessari per FT-450D, non servono cavi opzionali rispetto a quelli contenuti nella scatola dell’interfaccia:
– Cavo USB A/B (da pc a interfaccia SCU-17)
– Cavo NF 2x Mini-DIN a 6 poli Mini-DIN (da interfaccia SCU-17 a Radio FT-450D data port)
– Cavo seriale 2x 9 pin SubD SubD 2x 9 pin (da interfaccia SCU-17 a Radio FT-450D serial port)
Seguire i collegamenti come nello schema seguente:
Impostare i seguenti paramentri nel menù della radio:
CAT RTS: ENABLE
CAT TOT: 3000
CAT RATE: 38400
D DISP: 0
D TYPE: USER-U
DIG VOX: OFFIl collegamento tra pc e interfaccia avviene con il solo cavo USB A/B.
Il PC dove ho effettuato l’installazione è dotato di sistema operativo Windows 10 Pro (versione 21H2 aggiornamenti cumulativi microsoft di novembre 2021)
E’ necessario installare i driver seriali prima di collegare l’interfaccia, il pacchetto driver si chiama “CP210x_Windows_Drivers.zip” ed è disponibile tramite il sito di Yaesu a questo link: CP210x_Windows_Drivers.zip
oppure sul sito del produttore del chip: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers
I drivers dell’interfaccia audio presente nella SCU-17 sono stati individuati (nel mio caso) ed installati autonomamente da Windows.
Nell’immagine seguente si potranno notare nella sezione input ed output audio le due periferiche USB Audio CODEC che corrispondono a microfono ed altoparlante della scheda SCU-17, inoltre nella sezione Porte COM & LPT ci saranno a seguito installazione driver le nuove COM Silicon Labs CP2105 che nel mio caso corrispondono alle COM3 e COM4.
Il principale software, che permette di trasmettere e di demodulare l’FT8, è WSJT-X; oltre all’FT8, implementa protocolli di comunicazione o “modalità” come il JT4 , JT9, JT65, QRA64, ISCAT, MSK144 e WSPR e altri.
Qui in seguito una immagine con le impostazioni applicate per poter pilotare il ricetrasmettitore e modulare e demodulare FT8 e le altre modalità

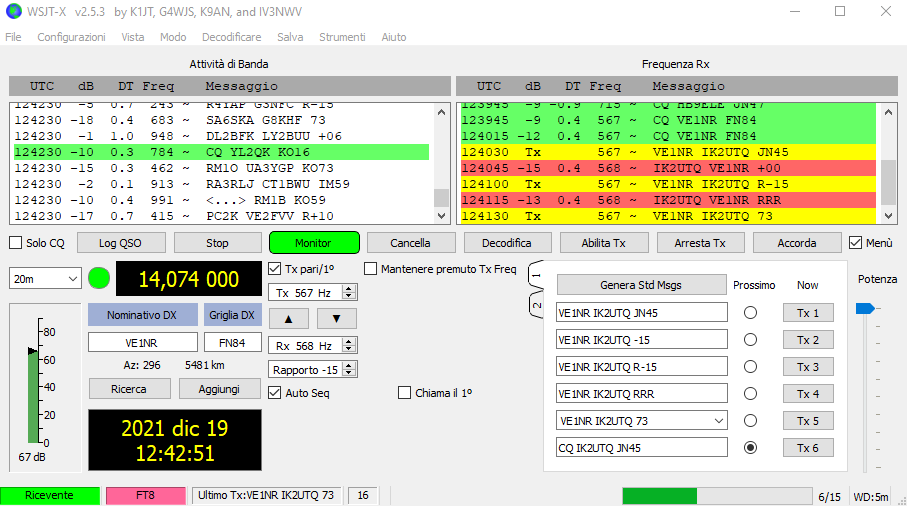

Ed ecco un QSO di esempio con il corrispondente VE1NR
Trovi il manuale YAESU FT-450D in italiano all’interno della sezione “Manuali” : https://ik2utq.altervista.org/manuali/ seguendo questo link: MANUALE_YAESU_FT-450D.pdf
